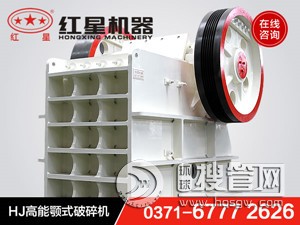

颚式破碎机其工作部分由固定颚板和活动颚板组成，当活动颚板周期性地接近固定颚板时，借压碎作用破碎物料。动颚是破碎机重要件之一，也是结构较复杂的零件，下文将对这一构件进行有限元分析。

保证颚式破碎机最佳性能的根本因素是动颚体最佳的运动特性。目前经过对动颚行程分析与计算运转实践，发现动颚是在其下部肘板偏上处常产生裂纹，所以需要通过理论计算判断危险截面是否与实际情况相符。用有限元法相对于其他的理论计算对其最大危险截面的位置和应力分布的提取更加直观、便捷和精确，因此对动颚的结构进行有限元分析是十分必要的。

红星机器的专家通过CAD软件对颚式破碎机的动颚体进行三维几何建模，并利用有限元软件ANSYS对动颚体进行有限元分析。通过对动颚的应力计算，可得出如下结论：

（1）动颚体上部与下部应力值差得悬殊，下部截面较薄弱，上部又太粗大，使得动颚笨重，浪费材料，故这种动颚设计不是很合理，需要改进；

（2）肘座附近应力值较大，故需将肘板附近适当加强。应力最大截面位于动颚肘座附近偏上一点，致使它常在此处产生裂纹损坏；

（3）动颚头部应力值虽低，但不能减薄，因为必须保证它有足够的刚度。否则将影响轴承寿命，严重时将使轴承产生事故磨损；

（4）动颚肋板及动颚下端面板开孔应尽可能加大边缘曲率半径，同时增大边缘厚度，避免孔洞边缘局部应力过大。

对颚式破碎机动颚部进行有限元计算可以揭示出结构形状很复杂的构件中应力分布规律，从而设计时可按其规律，确定动颚结构形状和尺寸；不仅比常规计算法准确可靠，而且减轻构件质量降低成本。
